Tổng quan sản phẩm

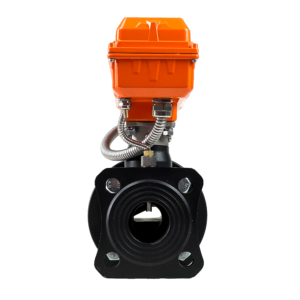

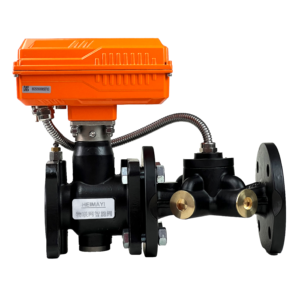

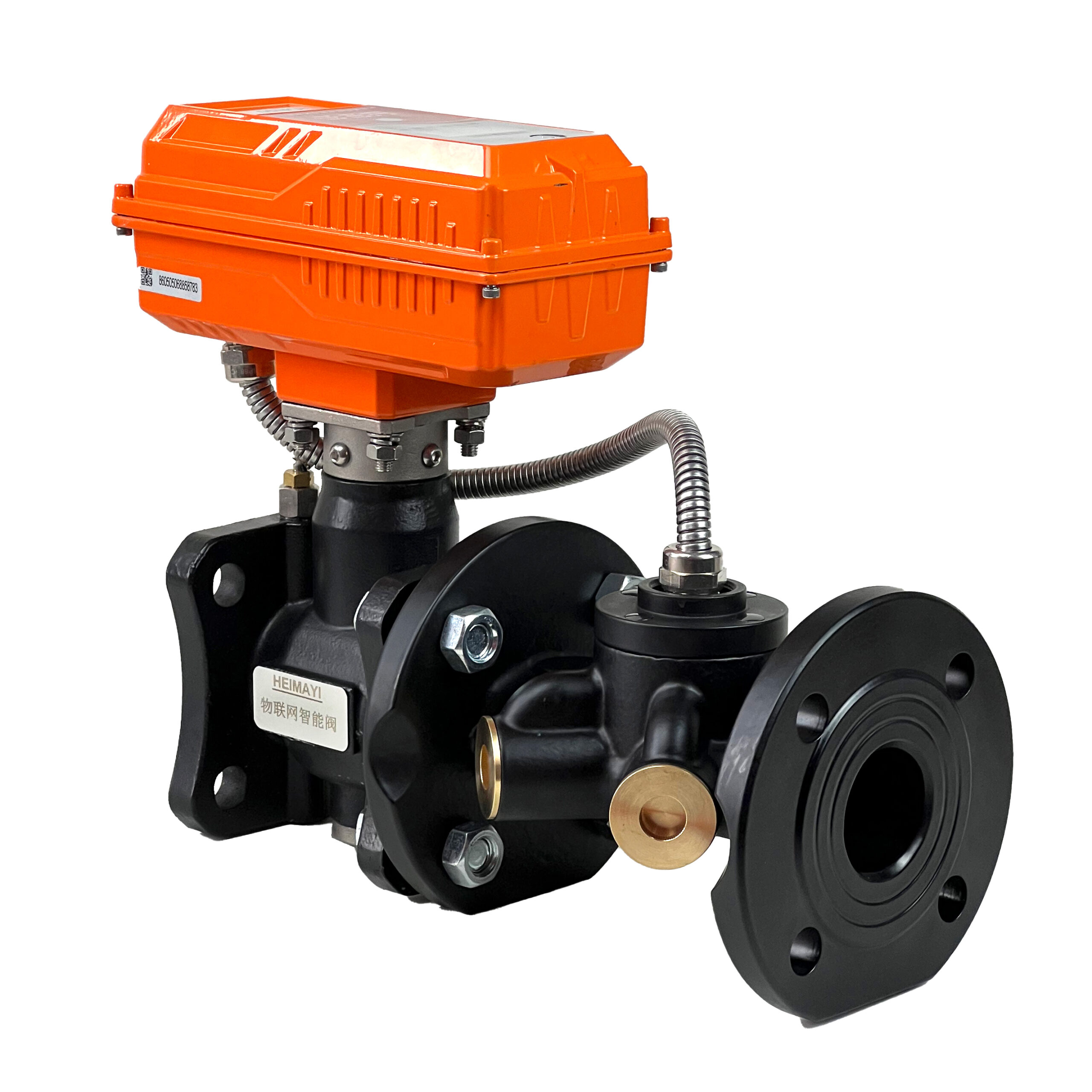

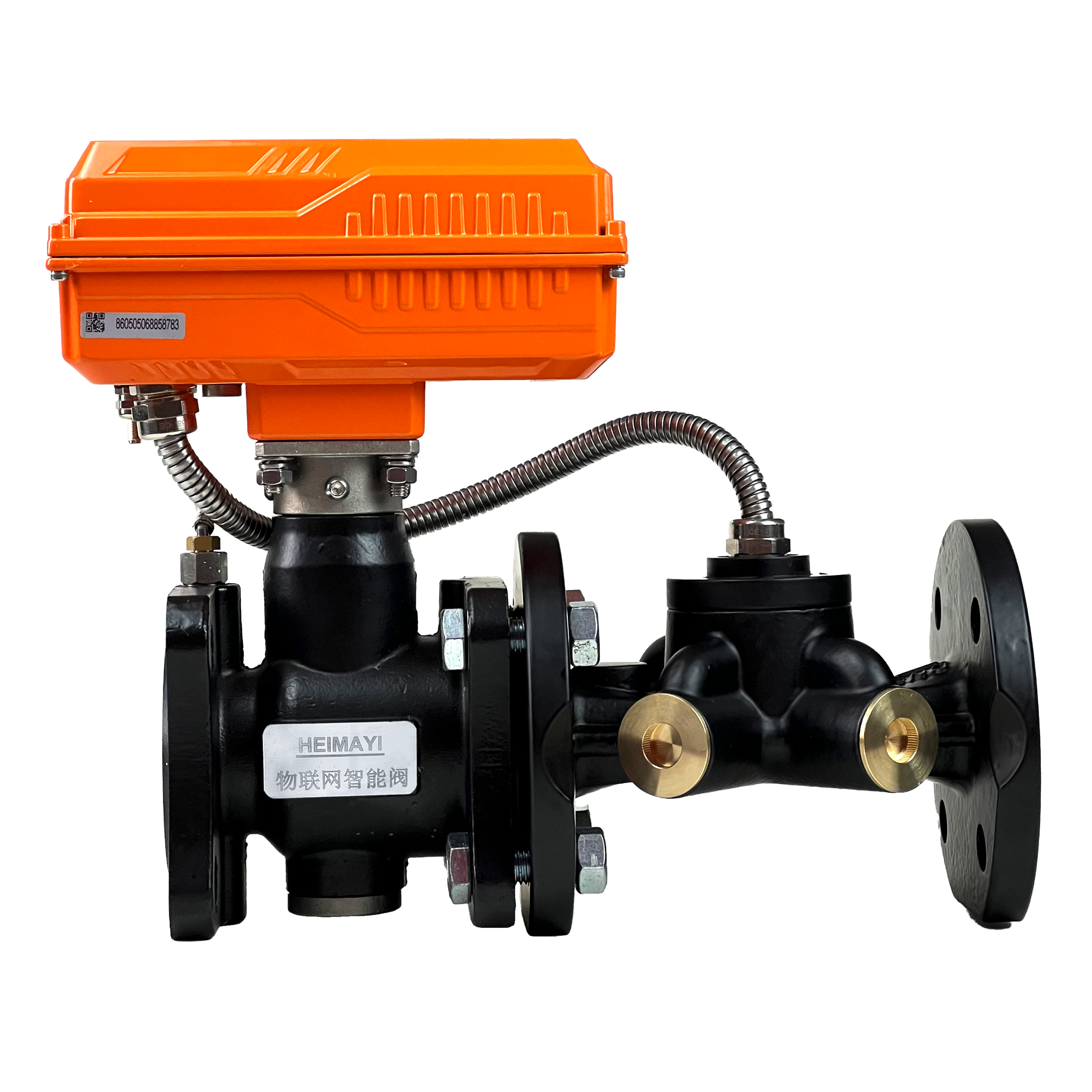

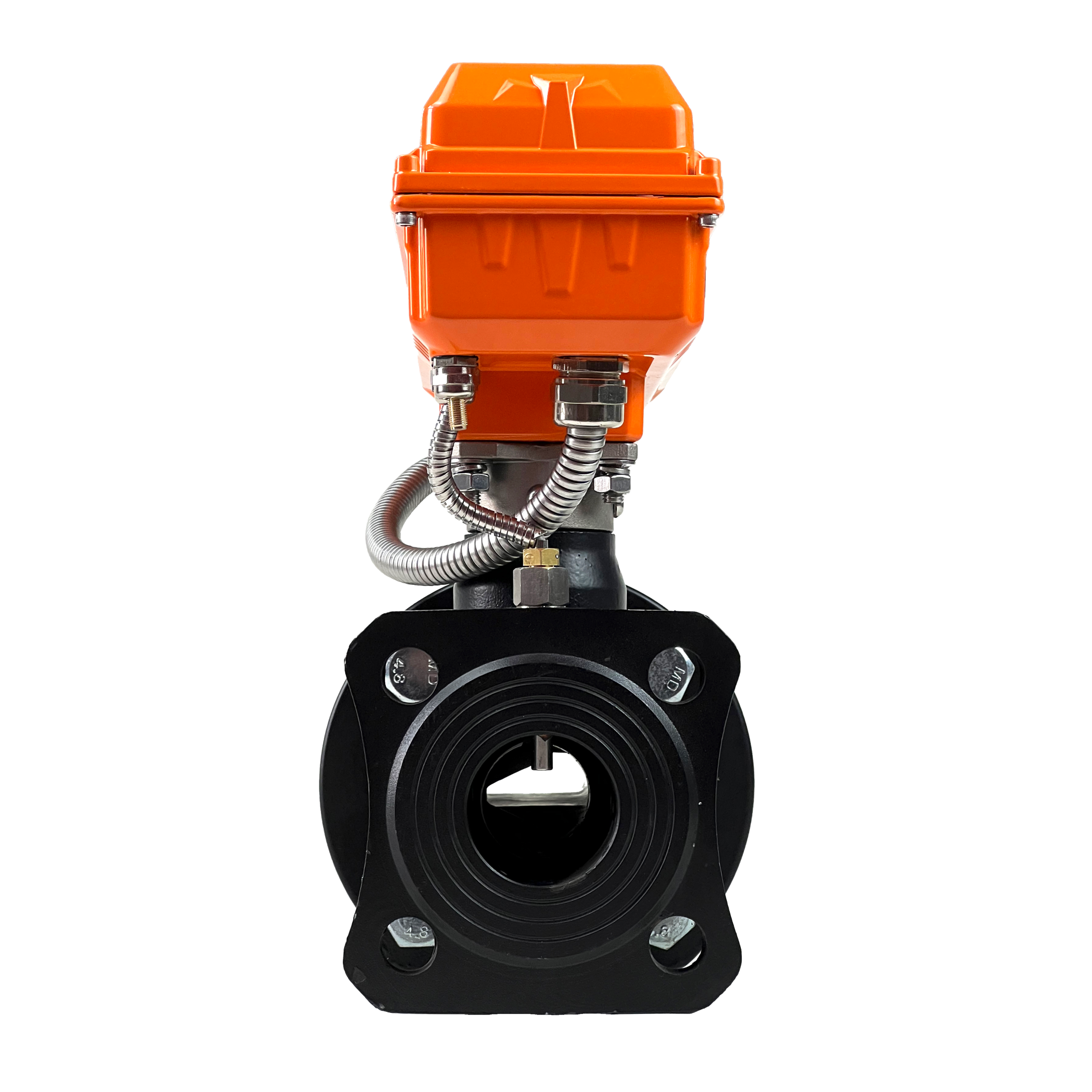

Van điều khiển lưu lượng độc lập áp suất khẩu độ lớn – PICV hay còn được gọi Van PICV khẩu độ lớn – Van năng lượng thông minh khẩu độ lớn dùng cho tòa nhà, được phát triển trên cơ sở đồng hồ nước siêu âm, tích hợp van điều khiển thông minh và thiết bị truyền thông không dây từ xa. Về chức năng, đây là một thiết bị đa năng tích hợp đo lường lưu lượng, đo nhiệt độ, điều khiển đóng/mở van và điều khiển lưu lượng. Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực tự động hóa công nghiệp, kiểm soát tiết kiệm năng lượng, điều khiển từ xa và quản lý thông minh.

Ưu điểm và đặc điểm sản phẩm

Thiết kế theo nguyên lý siêu âm, trang bị bộ chuyển đổi áp điện chất lượng cao và chip đo lường chuyên dụng, dải đo rộng, độ chính xác cao.
Phần đồng hồ siêu âm không có bộ phận chuyển động cơ khí, không bị ảnh hưởng bởi chất lượng nước, không cần bảo trì, vận hành ổn định, tuổi thọ dài.
Tích hợp vi xử lý chuyên dụng với dung lượng chương trình lớn, tiêu thụ điện năng thấp và khả năng chống nhiễu cao.
Hỗ trợ đa giao thức truyền thông 4G / RS485, hỗ trợ đọc/ghi hồng ngoại và cấu hình tham số.
Giao diện menu nhiều cấp, hiển thị dữ liệu thời gian thực như lưu lượng, nhiệt độ, trạng thái van và thông tin lỗi.
Có chức năng lưu trữ dữ liệu tích lũy theo ngày/tháng, hỗ trợ ghi nhận dữ liệu lịch sử.
Van sử dụng van bi gang + bộ truyền động mô-men xoắn lớn (tỷ số giảm 33.100:1, mô-men xoắn 120 N·m), điện áp điều khiển 3.6V, hỗ trợ đóng/mở và điều chỉnh góc.
Hệ thống hỗ trợ các chức năng nâng cao như điều khiển từ xa và cân bằng lưu lượng.
Có chức năng tự kiểm tra và xả cặn tự động, ngăn ngừa tích tụ cáu cặn.
Thiết kế kết hợp điều khiển tự động và thủ công, khi mất điện vẫn có thể vận hành van bằng cơ khí.

Thông Số Kỹ Thuật

Danh mục	Thông số chi tiết
Phương thức hiện thị	Màn hình LCD đa góc nhìn
Phương thức vận hành	Một phím chạm đơn thực hiện đa chức năng
Độ phân giải	Nhiệt độ: 0.01℃; Lưu lượng: 0.01 m³; Tốc độ dòng chảy: 0.001 m/h
Nguồn cung cấp	Ngoài: DC 24V; Trong: Pin Lithium DC 3.6V
Mức tiêu thụ điện	Nhỏ hơn 0.25 mW
Tuổi thọ pin	(Điều kiện: Nhiệt độ 20℃, Độ ẩm tương đối <60%) Hơn 6 năm
Phương thức truyền thông	Có dây: RS485; Không dây: 4G
Tốc độ Baud truyền thông	9600 bps, kiểm tra chẵn (Even), bit dữ liệu 8, bit dừng 1
Giao thức truyền thông	Hỗ trợ giao thức 188, giao thức Modbus, giao thức tùy chỉnh
Bảo vệ mất điện	Lưu bản ghi trước khi mất điện, tự động phục hồi hoạt động khi có điện
Cấp môi trường	Cấp O: Nhiệt độ môi trường: -25℃~55℃ (nhiệt độ chất lỏng ≥0.1℃); Áp suất khí quyển: 86kPa~106kPa
Môi trường điện từ	Cấp E1: Môi trường điện từ khu dân cư, thương mại và công nghiệp nhẹ
Cấp bảo vệ vỏ	IP68
Vật liệu thân van	Gang cầu hoặc thép không gỉ
Vật liệu trục van	Thép không gỉ S304
Nhiệt độ làm việc	-30℃~150℃
Nhiệt độ môi trường	0℃~95℃
Áp suất làm việc	1.6 MPa
Dòng điện làm việc không tải	≤ 150 mA
Dòng điện kẹt (Blocked rotor)	≤ 2000 mA
Mô-men xoắn đầu ra	≥ 120 N·m
Thời gian đóng/mở van	≤ 135 s/chu kỳ
Tỷ số truyền	33100:1
Chức năng thủ công	Có chức năng mở/đóng van bằng tay
Tuổi thọ	100.000 lần kiểm tra độ bền không hỏng hóc
Phương thức kết nối	Mặt bích (Flange)
Tỷ lệ dải đo (Rangeability)	R100
Cấp chính xác	Cấp 2
Dải nhiệt độ (Temperature Class)	T30/T50/T90
Cấp tổn thất áp suất	Δp25
Cấp độ nhạy trường dòng chảy	U0/D0
Dòng chảy hai chiều	Đo lường hai chiều
Môi trường đo	Nước hoặc chất lỏng đồng nhất (làm đầy ống đo)

Thông số kĩ thuật lưu lượng

Khẩu độ	Chiều dài đường ống(mm)	Q1 (m3/h)	Q2 (m3/h)	Q3 (m3/h)	Q4(m3/h)
DN50	288	0.15	1.5	15.0	30.0
DN65	308	0.25	2.5	25.0	50.0
DN80	346	0.4	4.0	40.0	80.0
DN100	392	0.6	6.0	60.0	120.0
