Tổng quan sản phẩm

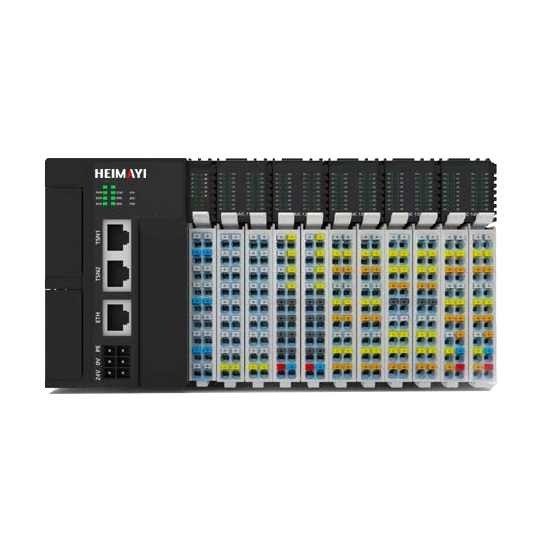

Bộ điều khiển logic thông minh PLC gồm CPU, mô-đun ghép nối và I/O, chuyên dụng cho các ngành công nghiệp quy trình (hóa chất, thủy tinh, xử lý nước…). Ứng dụng AI và thuật toán tiên tiến, thiết bị giúp tối ưu hóa thời gian thực các thông số như nhiệt độ, áp suất, thành phần và tỷ lệ. Giải pháp này giúp nâng cao độ ổn định, chất lượng sản phẩm, đồng thời tiết kiệm năng lượng và giảm thao tác thủ công, hỗ trợ doanh nghiệp tối ưu chi phí và chuyển đổi số hiệu quả.
Ưu điểm và đặc điểm sản phẩm

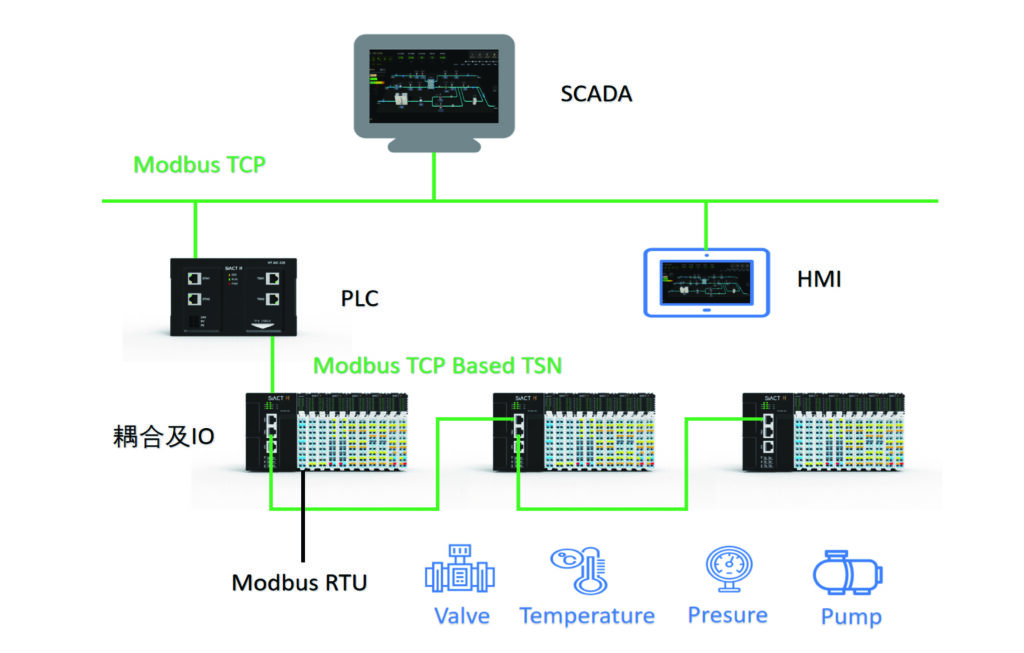

Công nghệ Modbus TCP dựa trên TSN tích hợp trên bus của bộ điều khiển là giải pháp Ethernet công nghiệp thời gian thực mở và hiệu năng cao tiêu biểu nhất hiện nay. Không chỉ sở hữu hiệu suất vượt trội, công nghệ này còn có khả năng phản hồi thời gian thực tới tận cấp I/O, độ tin cậy cao và khả năng thích ứng linh hoạt với mọi cấu trúc liên kết (topology), cho phép truyền thông thời gian thực cứng đạt mức micro giây.
Bộ điều khiển hỗ trợ mở rộng theo cấu trúc hình cây và hình sao; mỗi CPU hỗ trợ tối đa 16 mô-đun ghép nối phân tán, và mỗi bộ ghép nối cho phép mở rộng tới 32 mô-đun I/O. Mô-đun ghép nối của thiết bị cung cấp 6 cổng RS485, hỗ trợ các giao thức Modbus RTU/ASCII (Master/Slave) và giao thức truyền thông tự do (Freeport), giúp kết nối dễ dàng với các thiết bị truyền thông tại hiện trường. Về truyền thông hướng Bắc (Northbound), bộ điều khiển hỗ trợ các giao thức phổ biến như Modbus TCP, OPC UA và tích hợp tính năng tự động khớp biến truyền thông.
Bộ điều khiển thông minh |
||
 |
 |
 |
Tính năng ưu việt
|
Cấu hình linh hoạt
|
Lắp đặt dễ dàng
|
Thông Số Kỹ Thuật
| Danh Mục | Chi Tiết Kỹ Thuật |
| Điện áp đầu vào | 24V DC (±10%) |
| Độ gợn sóng | 200mVp-p |
| Cầu chì nguồn | 250V 3.15A |
| Dòng điện xung kích | <45A 1ms/DC24V |
| Bảo vệ đảo cực | Hỗ trợ |
| Tiếp địa (Nối đất) | Nên dùng tiếp địa riêng, hoặc dùng chung với các thiết bị điều khiển. Tuyệt đối không dùng chung với hệ thống điện động lực |
| Cấp độ chống nhiễu EMC | Zone B lEC 61131-2 |
| Khả năng chống xung sét | ±1 kV 1.2/50 Tr/Th 8/20 μs (line to line) cấp B |
| Chống sụt áp và ngắt quãng nguồn | Chịu được gián đoạn nguồn điện ≤ 1 ms |
| Chống nhiễu xung quanh | ±2kV(peak) 5/50ns Tr/Th 5kHz DC Cổng nguồn Cấp B±1 kV(peak) 5/50ns Tr/Th 5kHz Dây tín hiệu Cấp B |
| Phóng tĩnh điện | Phóng tĩnh điện tiếp xúc 4kV (Cấp B), Phóng tĩnh điện qua không khí 8kV (Cấp B) |
| Phù hợp tiêu chuẩn | Tuân thủ tiêu chuẩn JISC0040 |
| Rung động hình sin | Tiêu chuẩn JISC0040: Gia tốc 0,5G, tần số 10 ~ 150Hz |
| Khả năng chịu va đập | Tiêu chuẩn JISC0041: Gia tốc 147m/s², thời gian tác động 11ms, xung bán sin (Half-sin), thử nghiệm 3 lần trên mỗi trục X, Y, Z. |
| Môi trường lưu trữ | -40°C ~ 80°C; tại 25°C, độ ẩm tương đối của môi trường xung quanh: không quá 90%RH (không ngưng tụ sương) |
| Nhiệt độ làm việc | -20℃~ 60℃ |
| Độ ẩm làm việc | Độ ẩm tương đối môi trường (tại 25°C): 10% ~ 90%RH (không ngưng tụ sương). |
| Độ cao (so với mực nước biển) | ≤2000m(80kPa) |
| Cấp bảo vệ vỏ (IP) | Cấp bảo vệ IP20 |
| Thử nghiệp chịu điện áp | AC 1500V (trong 1 phút) |
| Thử nghiệm điện trở cách điện | Đo bằng máy thử cách điện DC 500V, kết quả đạt trên 5MΩ |
| Điều kiện môi trường sử dụng | Không có khí ăn mòn hoặc khí dễ cháy, không có lượng lớn bụi dẫn điện |
Module CPU Bộ điều khiển thông minh dòng HSC
|
|

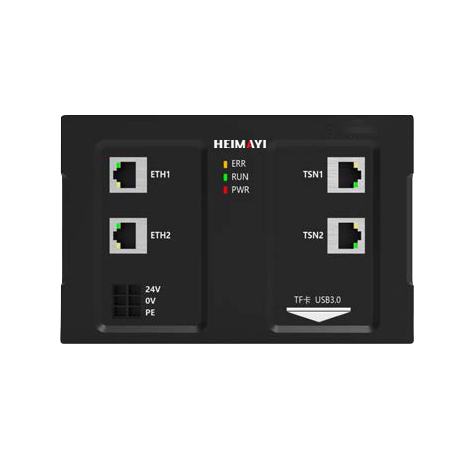

| HSC-2000 | |
 |
|

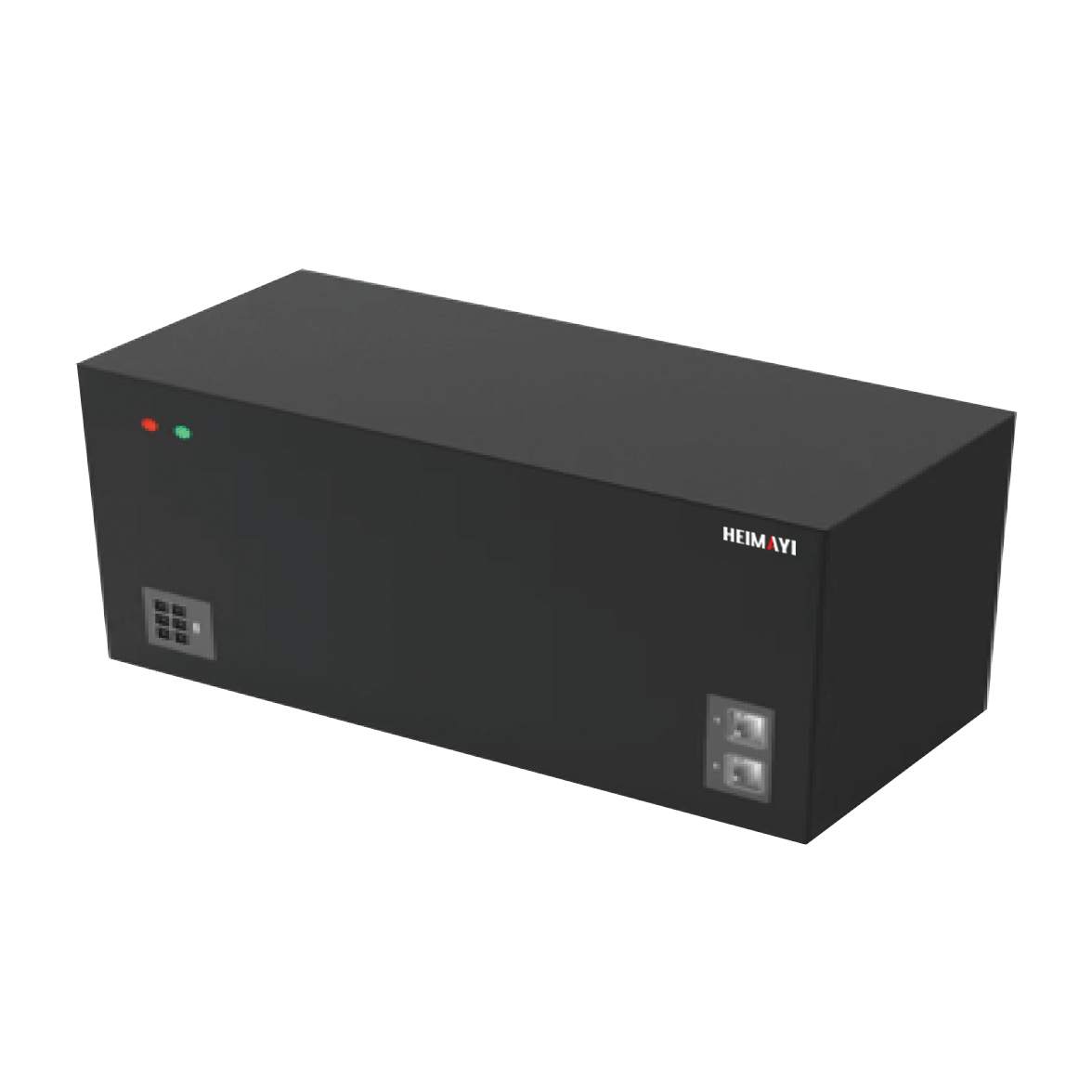

| HSC-3350 | |
Giới thiệu các mô-đun khác
|
|

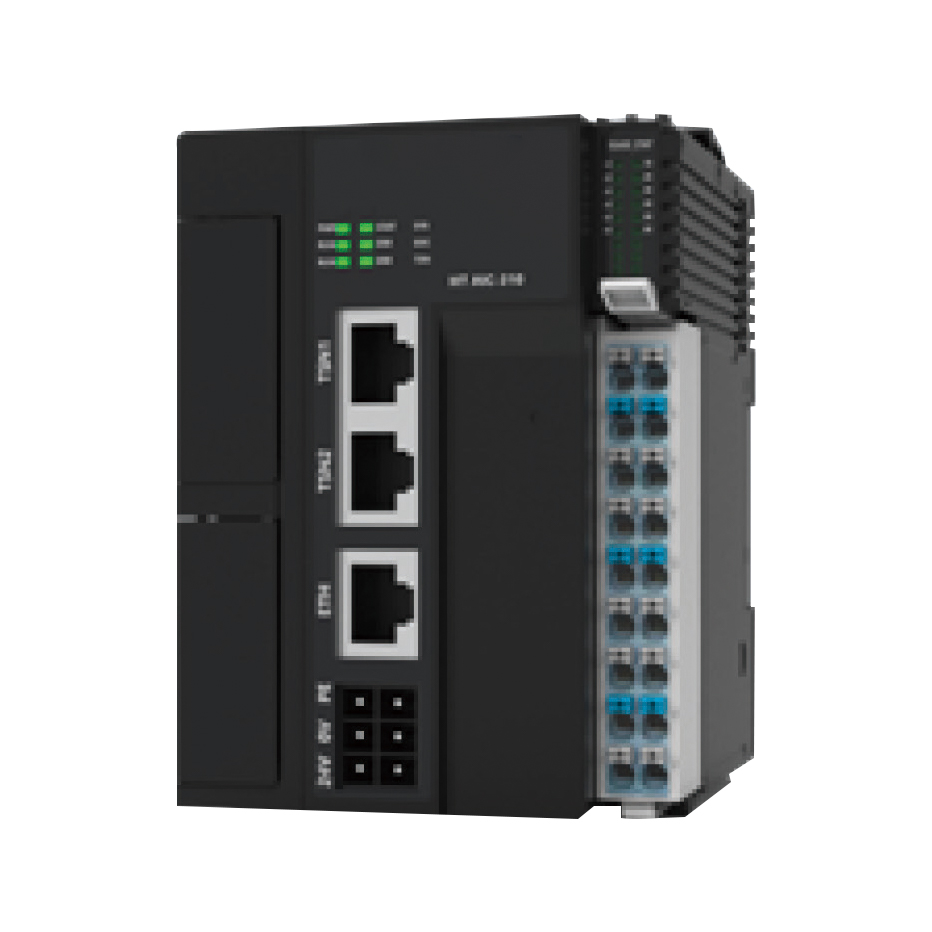

| Mô-đun Coupler HCM-32 | |
|
|

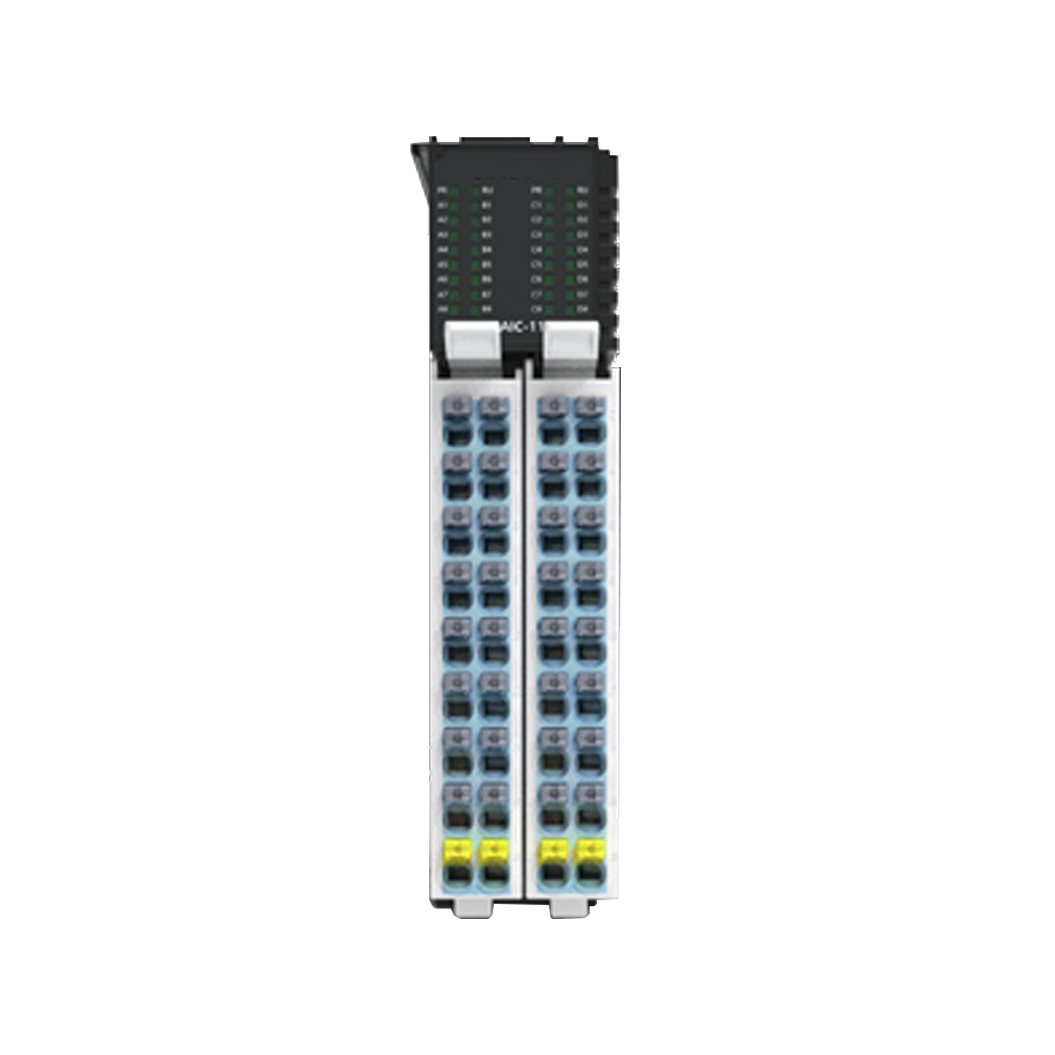

| Mô-đun đầu vào số HDIM-32 | |
 |
|

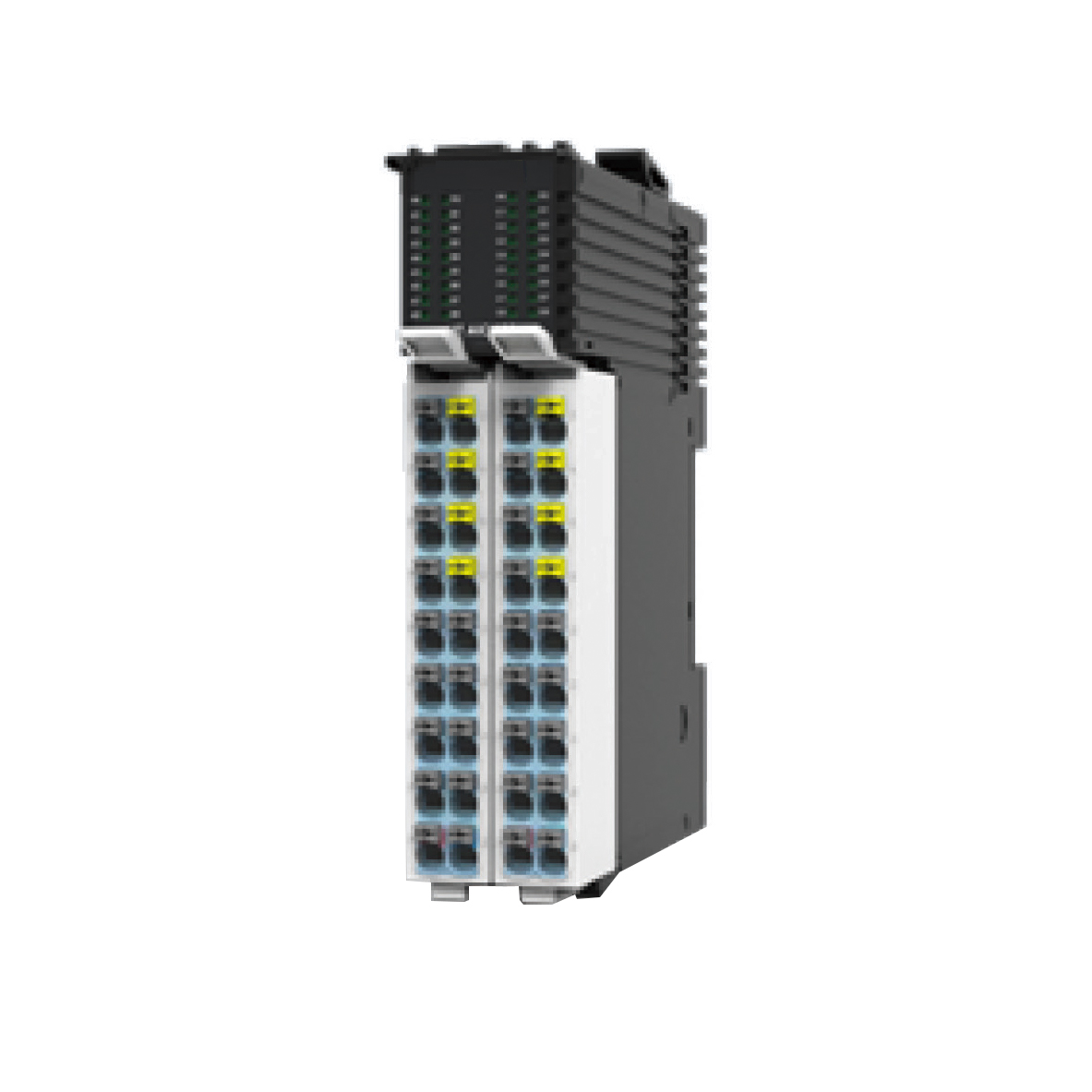

| Mô-đun đầu ra số HDOM-32 | |
 |
|

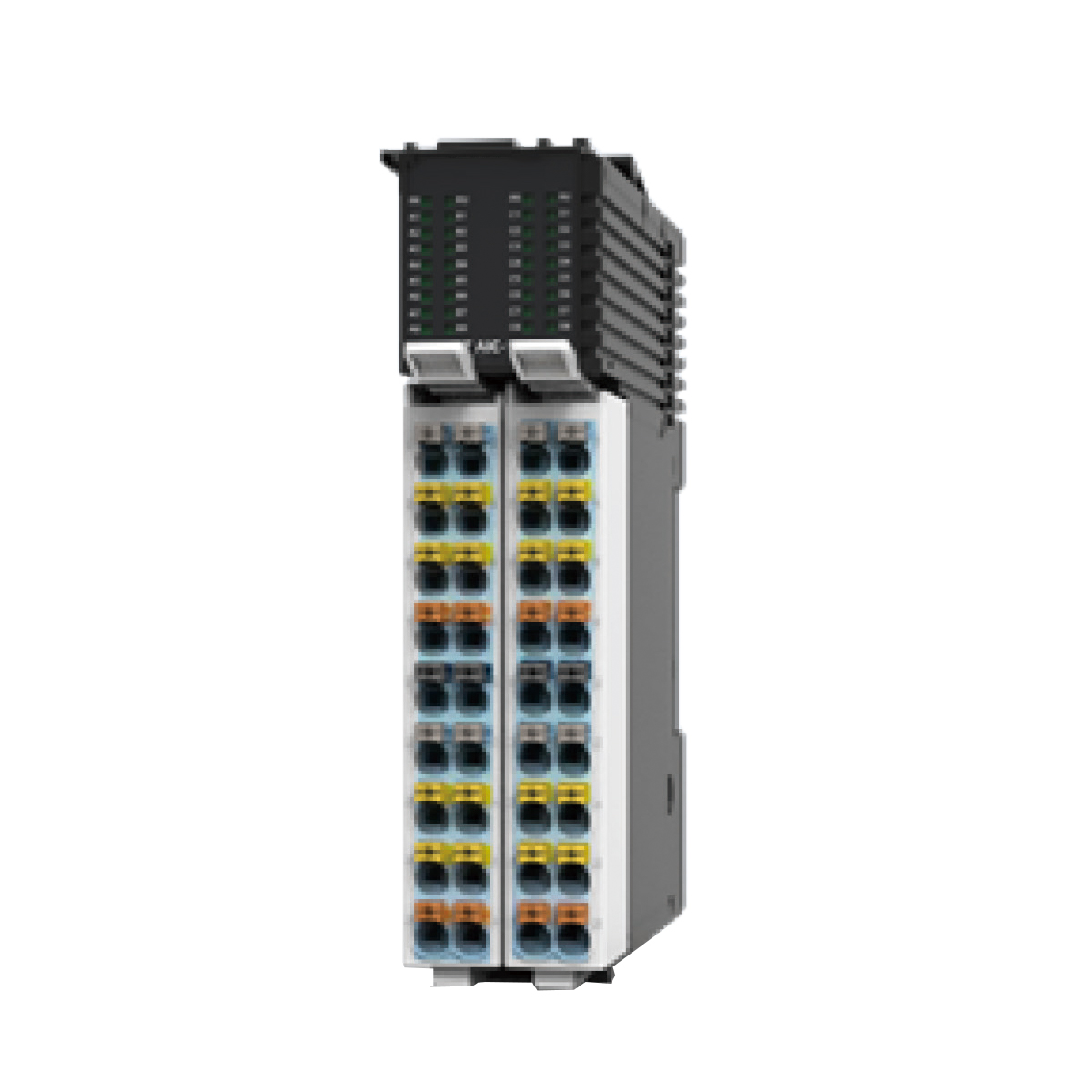

| Mô-đun đầu vào cảm biến nhiệt điện trở HRIM-8 | |
 |
|

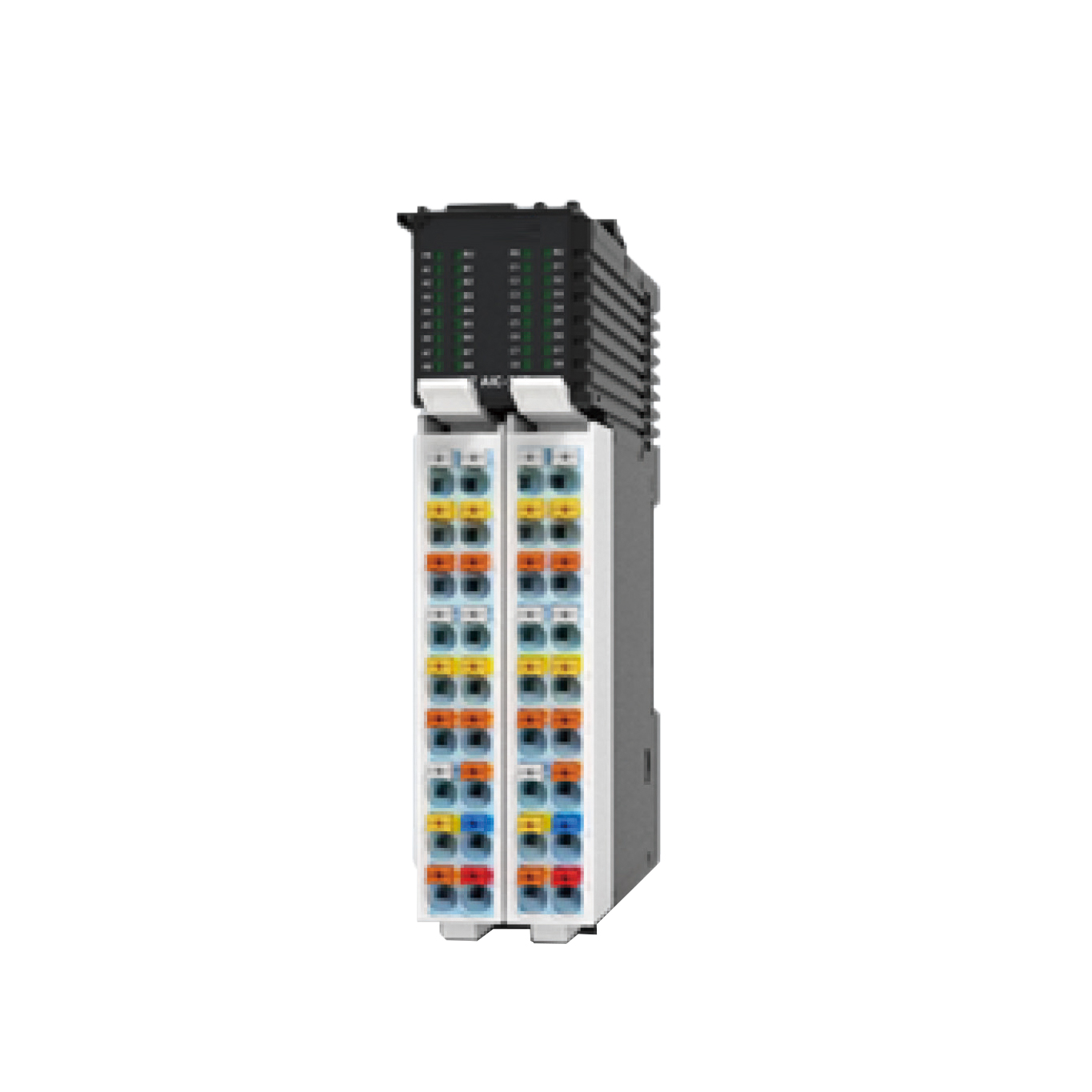

| Mô-đun đầu vào tín hiệu tương tự HAIM-12 | |
|
|
| Mô-đun đầu ra tín hiệu tương tự HAOM-10 | |
Lĩnh vực ứng dụng
Bộ điều khiển PLC có giá thành và hiệu năng tối ưu, được ứng dụng rộng rãi trong: Sản xuất thông minh, Quân sự, Năng lượng, Dầu khí, Dược phẩm, Khai khoáng, HVAC, Xử lý nước, Hầm kỹ thuật, Kỹ thuật nhiệt, Quản lý tòa nhà và Giao thông đường sắt.
